Tipe & Topologi Jaringan

Buat agan2 dan sista2 yang Mau Belajar Jaringan, Bukan bermaksud mau mengajarkan , tapi lebih ke sedikit berbagi ilmu yaitu mengenai beberapa Macam Tipe & Topologi Jaringan , semoga bisa bermanfaat
Langsung saja di check :

Tipe Jaringan

Dalam jaringan terdapat tiga buah peran yang dijalankan, diantaranya :

1. Client : Peran hanya sebatas pengguna tetapi tidak menyediakan sumber daya (sharing), informasi, dan lain-lain
2. Peer : client yang menyediakan sumber daya untuk dibagi kepada client lain sekaligus memakai sumber daya yang tersedia pada client yang lain (peer to peer)
3. Server : menyediakan sumber daya secara maksimal untuk digunakan oleh client tetapi tidak memakai sumber daya yang disediakan oleh client

Jenis – Jenis Jaringan berdasarkan fungsi

1. Jaringan Berbasis Server (client-server)

Merupakan server didalam sebuah jaringan yang menyediakan mekanisme pengamanan dan pengelolaan jaringan tersebut. Jaringan ini terdiri dari banyak client dari satu atau lebih server. Client juga biasa disebut front-end meminta layanan seperti penyimpanan dan pencetakan data ke printer jaringan, sedangkan server yang sering disebut back-end menyampaikan permintaan tersebut ke tujuan yang tepat.

Pada Windows NT, Windows 2000, dan Windows Server 2003, jaringan berbasis server diorganisasikan di dalam domain-domain. Domain adalah koleksi jaringan dan client yang saling berbagi informasi. Keamanan domain dan perizinan log on dikendalikan oleh server khusus yang disebut domain controlle. Terdapat satu pengendali domain utama atau Primary Domain Controller (PDC) dan beberapa domain controller pendukung atau backup Domain Controller (BDC) yang membantu PDC pada waktu-waktu sibuk atau pada saat PDC tidak berfungsi karena alasan tertentu. Primasry Domain Controller juga diterapkan di dalam jaringan yang menggunakan server Linux. Software yang cukup andal menangani masalah ini adalah samba yang sekaligus dapat digunakansebagai penyedia layanan file dan print yang membuat computer Windows dapat mengakses file-file di mesin Linux dan begitu pula sebaliknya.

Jaringan berbasis server memiliki beberapa keuntungan diantaranya adalah :

• Media penyimpanan data yang terpusat memungkinkan semua user menyimpan dan menggunakan data di server dan memberikan kemudahan melakukan backup data di saat kritis. Pemeliharaan data juga menjadi lebih mudah karena data tidak tersebar di beberapa computer.
• Kemampuan server untuk menyatukan media penyimpanan di satu tempat akan menekan biaya pembangunan jaringan. Server yang telah dioptimalkan membuat jaringan berjalan lebih cepat daripada jaringan peer-to-peer. Membebaskan user dari pekerjaan mengelola jaringan.
• Kemudahan mengatur jumlah pengguna yang banyak. Kemampuan untuk sharing peralatan mahal seperti printer laser. Mengurangi masalah keamanan karena pengguna harus memasukkan password untuk setiap peralatan jaringan yang akan digunakan.

2. Jaringan Peer-to-peer

Setiap computer di dalam jaringan peer mempunyai fungsi yang sama dan dapat berkomunikasi dengan computer lain yang telah memberi izin. Jadi, secara sederhana setiap komputer pada jaringan peer berfungsi sebagai client dan server sekaligus. Jaringan peer digunakan di sebuah kantor kecil dengan jumlah computer sedikit, dibawah sepuluh workstation.

Keuntungan menggunakan jaringan peer adalah :

• Tidak memerlukan investasi tambahan untuk pembelian hardware dan software server.
• Tidak diperlukan seorang network administrator dan setupnya mudah serta meminta biaya yang murah.

Kerugian menggunakan jaringan peer adalah :

• Sharing sumberdaya pada suatu komputer didalam jaringan akan sangat membebani computer tersebut.
• Masalah lain adalah kesulitan dalam mengatur file-file. User harus menangani komputernya sendiri jika ditemui masalah keamanan sangat lemah.

3. Jaringan Hybrid

Jaringan hybrid memiliki semua yang terdapat pada tiga tipe jaringan di atas. Ini berarti pengguna dalam jaringan dapat mengakses sumber daya yang dishare oleh jaringan peer, sedangkan di waktu bersamaan juga dapat memanfaatkan seumber daya yang disediakan oleh server.

Keuntungan jaringan hybrid adalah sama dengan keuntungan menggunakan jaringan berbasis server dan berbasis peer. Jaringan hybrid memiliki kekurangan seperti pada jaringan berbasis server.



Topologi Jaringan

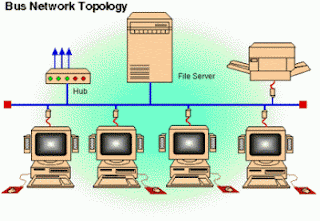

Topologi Bus

Pada topologi Bus, kedua ujung jaringan harus diakhiri dengan sebuah terminator. Barel connector dapat digunakan untuk memperluasnya. Jaringan hanya terdiri dari satu saluran kabel yang menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan dapat mengkaitkan dirinya dengan mentap Ethernetnya sepanjang kabel. Linear Bus: Layout ini termasuk layout yang umum. Satu kabel utama menghubungkan tiap simpul, ke saluran tunggal komputer yang mengaksesnya ujung dengan ujung. Masing-masing simpul dihubungkan ke dua simpul lainnya, kecuali mesin di salah satu ujung kabel, yang masing-masing hanya terhubung ke satu simpul lainnya. Topologi ini seringkali dijumpai pada sistem client/server, dimana salah satu mesin pada jaringan tersebut difungsikan sebagai File Server, yang berarti bahwa mesin tersebut dikhususkan hanya untuk pendistribusian data dan biasanya tidak digunakan untuk pemrosesan informasi. Instalasi jaringan

Bus sangat sederhana, murah dan maksimal terdiri atas 5-7 komputer. Kesulitan yang sering dihadapi adalah kemungkinan terjadinya tabrakan data karena mekanisme jaringan relatif sederhana dan jika salah satu node putus maka akan mengganggu kinerja dan trafik seluruh jaringan.

Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain.

Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.

Topologi linear bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel Coaxial menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain. Kesulitan utama dari penggunaan kabel coaxial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak sungguh-sungguh diukur secara benar akan merusak NIC (network interface card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering digunakan pada jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topologi star untuk menghubungkan dengan client atau node.).

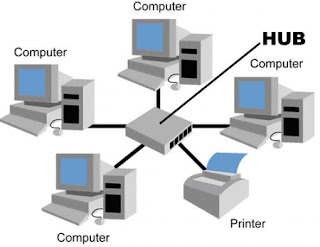

Topologi Star/Bintang

Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah.

Kelebihan

• Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.
• Tingkat keamanan termasuk tinggi.
• Tahan terhadap lalu lintas jaringan yang sibuk.
• Penambahan dan pengurangan station dapat dilakukan dengan mudah.

Kekurangan

• Jika node tengah mengalami kerusakan, maka seluruh jaringan akan terhenti.

Topologi Ring/Cincin

Topologi cincin adalah topologi jaringan dimana setiap titik terkoneksi ke dua titik lainnya, membentuk jalur melingkar membentuk cincin. Pada topologi cincin, komunikasi data dapat terganggu jika satu titik mengalami gangguan. Jaringan FDDI mengantisipasi kelemahan ini dengan mengirim data searah jarum jam dan berlawanan dengan arah jarum jam secara bersamaan.

Topologi Mesh

Topologi jaringan ini menerapkan hubungan antar sentral secara penuh. Jumlah saluran harus disediakan untuk membentuk jaringan Mesh adalah jumlah sentral dikurangi 1 (n-1, n = jumlah sentral). Tingkat kerumitan jaringan sebanding dengan meningkatnya jumlah sentral yang terpasang. Dengan demikian disamping kurang ekonomis juga relatif mahal dalam pengoperasiannya.

Topologi Tree

Topologi Jaringan Pohon (Tree) Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral denganhirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer .

Pada jaringan pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7. Keungguluan jaringan model pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.

Topologi Linier

Jaringan komputer dengan topologi linier biasa disebut dengan topologi linier bus, layout ini termasuk layout umum. Satu kabel utama menghubungkan tiap titik koneksi (komputer) yang dihubungkan dengan konektor yang disebut dengan T Connector dan pada ujungnya harus diakhiri dengan sebuah terminator. Konektor yang digunakan bertipe BNC (British Naval Connector), sebenarnya BNC adalah nama konektor bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Coaxial Thinnet). Installasi dari topologi linier bus ini sangat sederhana dan murah tetapi maksimal terdiri dari 5-7 Komputer.

Tipe konektornya terdiri dari :

1. BNC Kabel konektor —> Untuk menghubungkan kabel ke T konektor.
2. BNC T konektor —> Untuk menghubungkan kabel ke komputer.
3. BNC Barrel konektor —> Untuk menyambung 2 kabel BNC.
4. BNC Terminator —> Untuk menandai akhir dari topologi bus.

Keuntungan dan kerugian dari jaringan komputer dengan topologi linier bus adalah :

• Keuntungan, hemat kabel, layout kabel sederhana, mudah dikembangkan, tidak butuh kendali pusat, dan penambahan maupun pengurangan terminal dapat dilakukan tanpa mengganggu operasi yang berjalan.
• Kerugian, deteksi dan isolasi kesalahan sangat kecil, kepadatan lalu lintas tinggi, keamanan data kurang terjamin, kecepatan akan menurun bila jumlah pemakai bertambah, dan diperlukan Repeater untuk jarak jauh.
